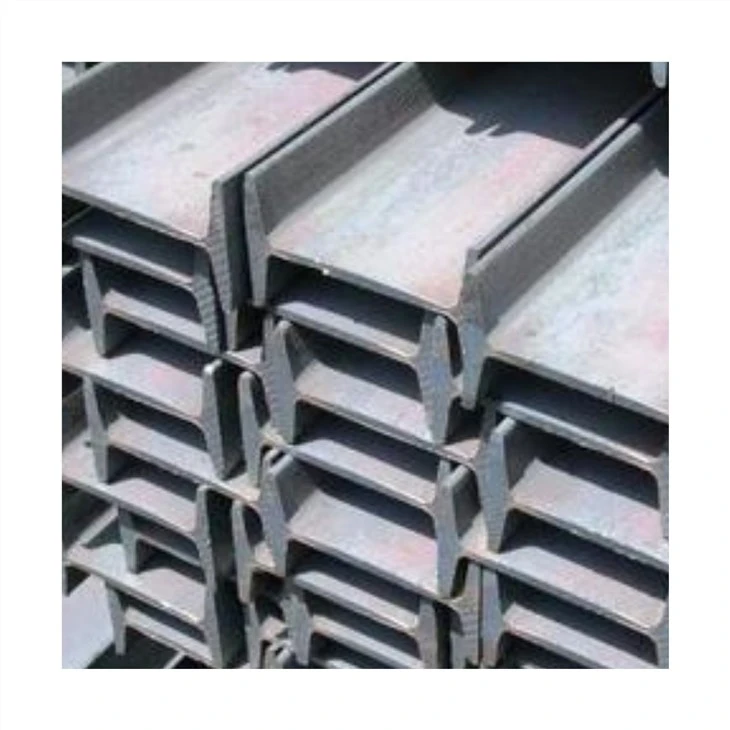

Promiennie się uśmiecham

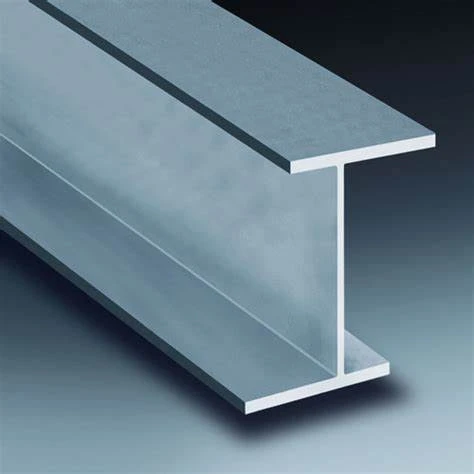

Dwuteownik to stal w kształcie litery I, stal w kształcie litery I jest również nazywana belką stalową, która jest długim paskiem stali o przekroju w kształcie litery I.

Wyślij zapytanie

Wprowadzenie produktów

Nazwa: I-beam
Norma: IPEAA-H-BEAM, EN 10034:1993
Gatunek: S235JR/ST37-2

Przykładowy rozmiar belek dwuteowych

Rozmiary belek stalowych IPE

Rozmiar IPE (mm)					Waga (kg/m)	Powierzchnia przekroju (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Rozmiary belek stalowych INP

Rozmiar INP (mm)					Waga (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
IPN 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Opis produktów

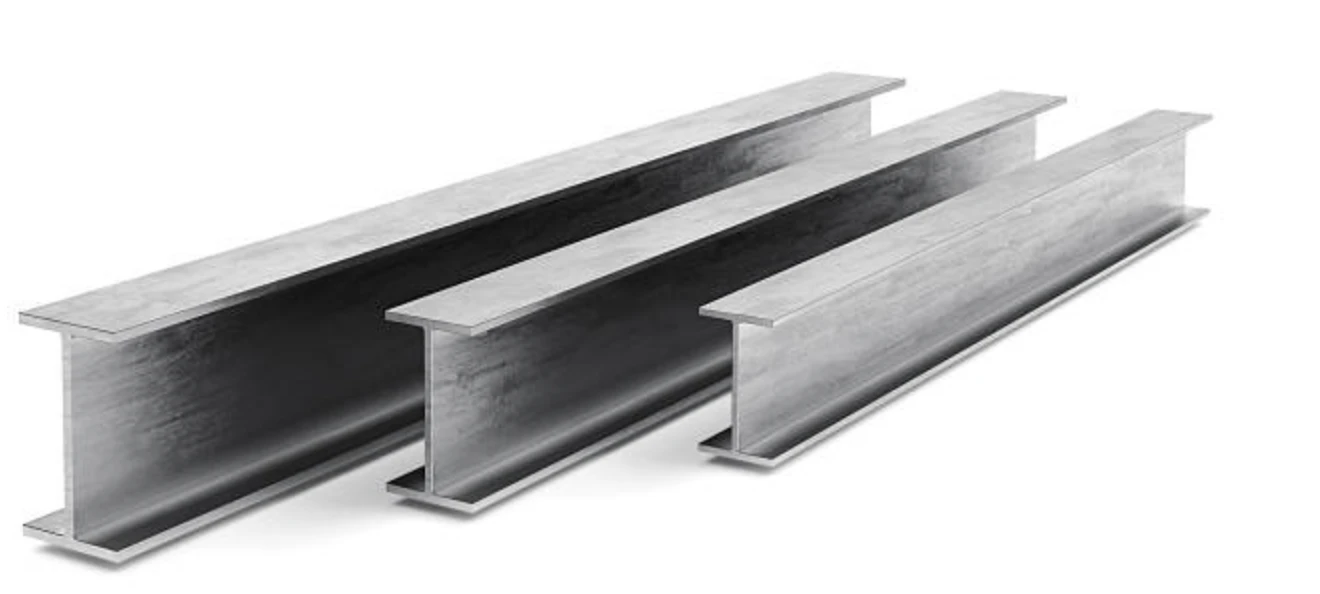

I beam 1

Belki stalowe IPE/INPsą bardzo powszechnie stosowanym rodzajem profili stalowych. Belki, zwane inaczej przekrojami „I”, belki kontynentalne lub IPE/IPN, są dostępne w wielu klasach materiałowych, najczęściej są toEN 10025 S275 i S355.

Dwuteownik VS H-wiązka

Jeśli chodzi o budownictwo, niezbędna jest znajomość różnicy między H-Beam a I-Beam. Istnieje wiele czynników, które należy wziąć pod uwagę, jeśli chodzi o belki konstrukcyjne, ale najważniejszym czynnikiem jest to, czy belka będzie przenosić obciążenie. I-Beam i H-Beam wyglądają bardzo podobnie, ponieważ są często używane w tych samych sytuacjach. Istnieją jednak różnice między nimi.

1. Belki dwuteowe kosztują mniej niż belki dwuteowe przy tej samej wysokości wsparcia strukturalnego.
2. Belki dwuteowe lepiej nadają się do przenoszenia cięższych ładunków na rozpiętości lub długości belki.
3. Zarówno I-Beam, jak i H-Beam są bardzo wszechstronne i mogą być używane do różnych zastosowań.
