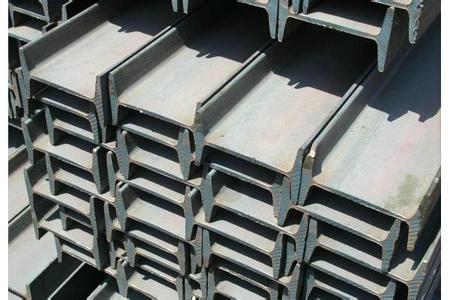

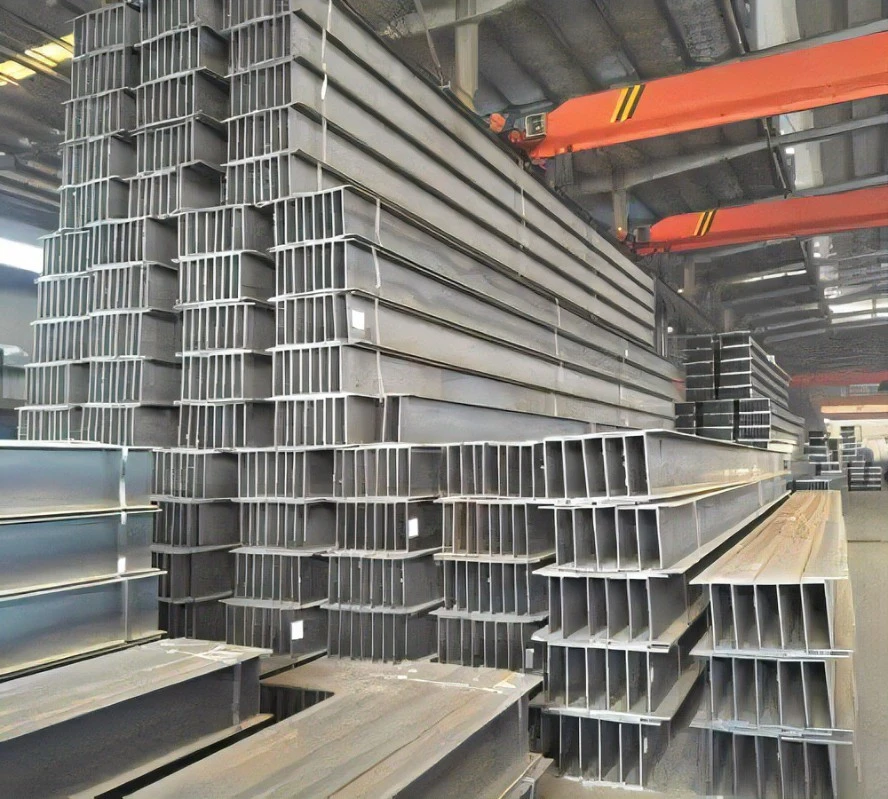

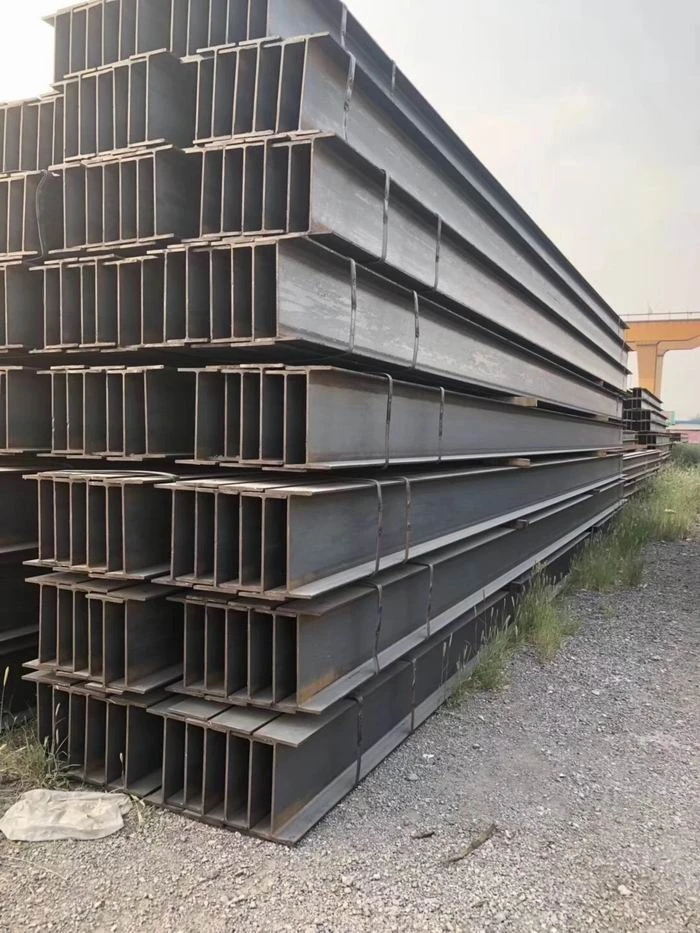

Belki stalowe HEA/HEB to bardzo powszechnie stosowany rodzaj profili stalowych. Belki, zwane inaczej przekrojami „H”, belki kontynentalne lub HEA/HEB, są dostępne w wielu klasach materiałowych, najczęściej są to EN 10025 S275 i S355. Przekroje H wyglądają podobnie do przekrojów I, ale kołnierz jest szerszy.

Wyślij zapytanie

Wprowadzenie produktów

Belki HEA&HEB Przykładowy rozmiar

Rozmiary wiązek HEA i właściwości mechaniczne

Rozmiary wiązek HEA					Waga (kg/m)	Powierzchnia przekroju (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Rozmiary belek HEB i właściwości mechaniczne

Rozmiary wiązki HEB					Waga (kg/m)	Powierzchnia przekroju (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEBR 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEBR 160	160	8,0	13,0	15	42,6	54,25
HEBR 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Opis produktów

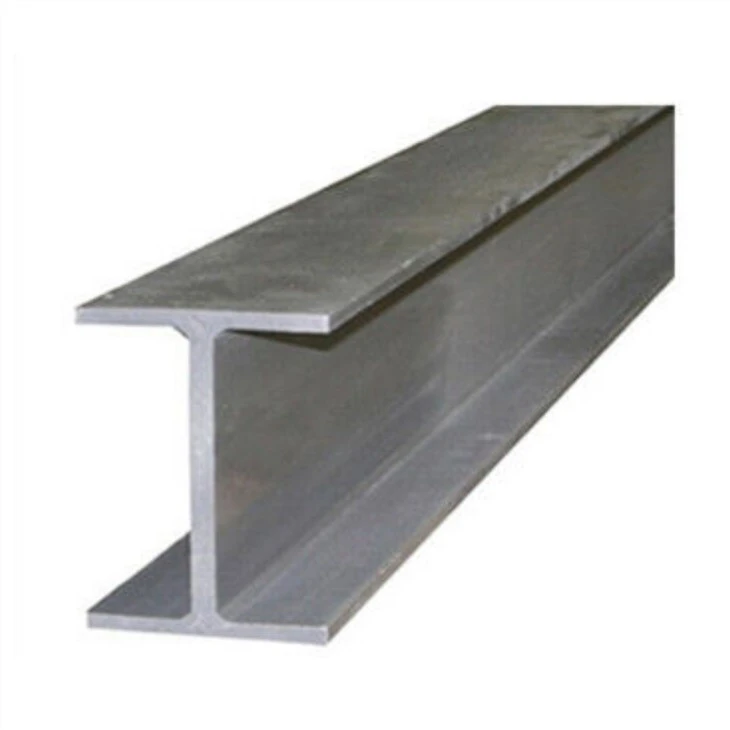

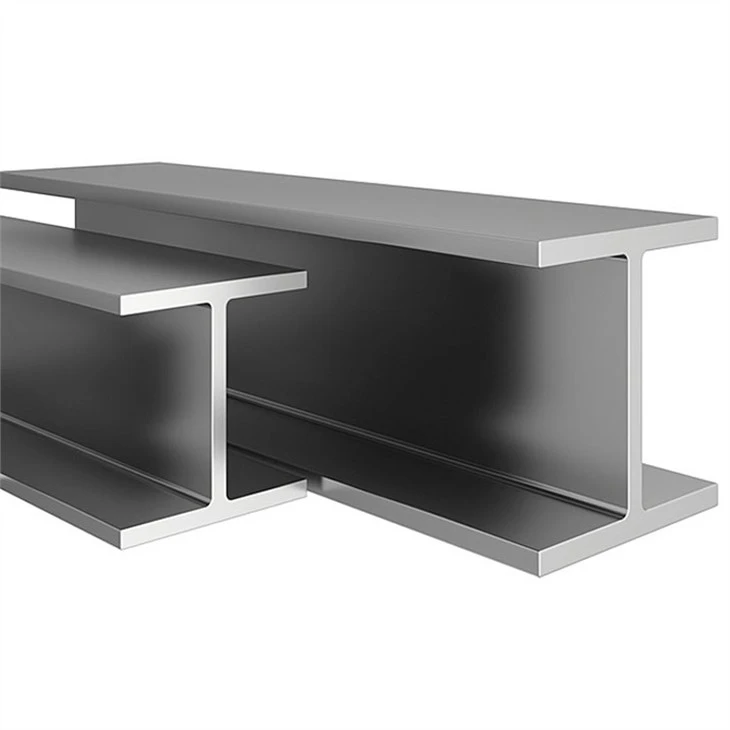

Kształt przekroju jest podobny do ekonomicznego profilu przekroju dużej litery łacińskiej H, znanej również jako uniwersalna belka stalowa. Przekrój poprzeczny stali w kształcie litery H zwykle składa się z dwóch części, środnika i pasa, znanego również jak talia i krawędź.

Belka H jest szeroko stosowana, głównie w: różnych konstrukcjach budowlanych cywilnych i przemysłowych; różne zakłady przemysłowe o dużej rozpiętości i nowoczesne budynki wysokościowe, zwłaszcza zakłady przemysłowe na obszarach o częstych aktywnościach sejsmicznych i warunkach pracy w wysokich temperaturach; wymagające dużej nośności i przekroju Duże mosty o dobrej stateczności i dużych rozpiętościach; ciężkie wyposażenie; autostrady; szkielety statków; wsparcie kopalni; obróbka fundamentów i inżynieria zapór; różne elementy maszyn.
